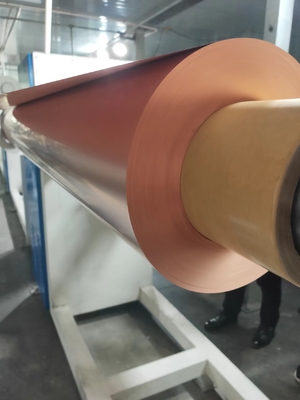

가동 가능한 구리 입히는 합판 제품을 위한 아연 자유로운 25 um 전해질 VLP 구리 포일
빨리 소개.
1) 간격 범위: 25µm.
2) 폭: 5-1380 mm,
3) 길이: 500-5000 M.
VLP-THE-HF ED 구리 포일 특성.
1. 고열 저항.
2. 좋은 접히는 내구시간.
3. 높은 전도도.
VLP ED 구리 포일 신청:
. 다중층 회로판을 위해 사용하는.
. 가동 가능한 구리 입히는 합판 제품.
RFQ:
Q1. 목록 당 길이?
500-5000meter
Q2. 적당한 포장은 수출을 위해 입니까?
그렇습니다, 수출을 위해 적당합니다.
Q3. 당신은 COA를 제공할 수 있습니까?
그렇습니다, 우리는 할 수 있습니다.
구른 구리 포일과 전해질 구리 포일의 차이.
조밀도: 고밀도 구른 구리 포일은, 표면 상대적으로 매끄럽습니다, 신호의 급속한 전송 후에 인쇄 회로 기판의 생산에 공헌하는, 그래서 고주파 고속 전송은 또한, 단서 인쇄 회로 기판 약간 윤내는 구리 포일을 이용했습니다.
지상 처리 폭: 구른 구리 포일은 520mm의 지상 처리 가장 넓은 효과적인 폭에 의해 제한됩니다.
ED는 표준 폭이 1295mm인 포일을, 최대 폭입니다 1380mm 구리로 쌉니다
포장:
VLP ED 구리 포일의 전형적인 재산 (HDI의 FPC 또는 안 층을 위해).
|
분류
|
단위 | 필요조건 | 방법을 시험하십시오 | ||||||||
| 지적을 Foil | / | 1 | H | M | 1 | IPC-4562A | |||||
| 명목상 간격 | / | 10um | 12um | 1/2 OZ (18um) | 3/4 OZ (25um) | 1개 OZ (35um) | IPC-4562A | ||||
| 지역 무게 | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
||||
| 순수성 | % | ≥99.8 |
IPC-TM-650 2.3.15 |
||||||||
| 포일 단면도 | 빛나는 측 (ra) | ս m | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
|||
| 광택이 없는 측 (Rz) | um | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | |||||
| 장력 강도 | R.T. (23℃) | Mpa | ≥300 | ≥300 | ≥300 | ≥300 | ≥300 |
IPC-TM-650 2.3.18 |
|||
| H.T. (180℃) | Mpa | ≥200 | ≥200 | ≥200 | ≥200 | ≥200 | |||||
| 신장 | R.T. (23℃) | % | ≥4 | ≥5 | ≥6 | ≥8 | ≥10 |
IPC-TM-650 2.3.18 |
|||
| H.T. (180℃) | % | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | |||||
| 껍질 힘 (FR-4) | N/mm | ≥0.8 |
IPC-TM-650 2.4.8 |
||||||||
| Ibs/in | ≥4.6 | ||||||||||
| Pinholes&porosity | 수 | 아니다 |
IPC-TM-650 2.1.2 |
||||||||
| 반대로 산화 | R.T. (23℃) | 180days | / | ||||||||
| H.T. (200℃) | 60 분 | / | |||||||||
표준 폭 1295mm의 최대 폭 1380년 (±1) mm, 고객 요구 재단사에 따라 5월. 우리는 당신의 PP로 PI를 가진 껍질 힘을, 재확인합니다 시험합니다.
