폴리이미드 판을 위한 12 um ED 전해질 고연성 동박
빨리 세부 사항
Ｔ : 0.012 밀리미터
Ｗ : 1380 밀리미터

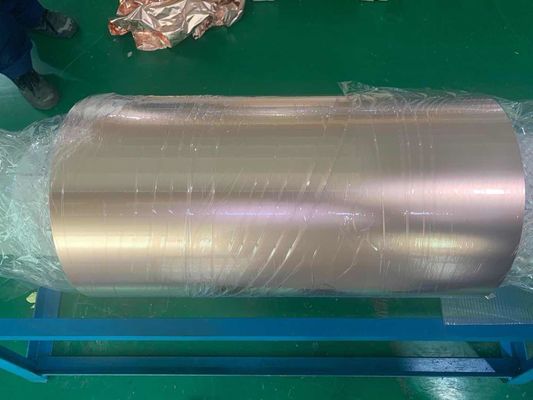

Ｌ : 500-5000 Ｍ
ID : 폴리이미드 판을 위한 76 mm,152 mm12um ED 전해질 고연성 동박
순도 :99.8%
특징 :
1. 빨강에서 처리된 포일
2. 좋은 전도성 있는 성능, 에칭 레지스트에 대한 양호한 접착
애플리케이션 :
에폭시 보드
CA 동박과 ED 동박 사이의 비교
1. 가공처리하세요 : 압연 동박 (권선 가공), ED 동박 (전착 공정)
2. 힘 어려움 : 압연 동박이 색다른 결정 구조이고 따라서 강도와 어려움이 전해질 구리 포일 보다 더 나여서 대부분의 압연 구리 포일은 가변 프린트 기판에 사용했습니다.
FAQ :
Q1 : 샘플을 공급하시겠습니까?
한 : 우리는 대량 주문 전에 품질을 확인하기 위해 샘플을 공급할 수 있습니다. 그러나 물가는 도매 가격이 아니라 견본 가격일 것입니다.
Q2. 당신은 배달 전에 모든 상품을 시험합니까?
한 : 예, 우리는 배달 전에 100% 테스트를 가집니다.
Q3. 당신의 표준 폭이 무엇이고?
한 : 1380 밀리미터, 우리가 폭을 위한 특화를 받아들입니다
고연성 동박의 전형적 특성
|
분류
|
유닛 | 요구조건 | 검사 방법 | |||||||||||
| 포일 선임 | / | Ｔ | Ｈ | Ｍ | 1 | 2 | 3 | IPC-4562A | ||||||
| 공칭 두께 | / | 12 um | 1/2 항공 회사 코드 | 3/4 항공 회사 코드 |
1 항공 회사 코드 |
2 항공 회사 코드 |
3 항공 회사 코드 |
IPC-4562A | ||||||
| 면적 중량 | g/㎡ | 107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
| 순도 | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| 포일 프로필 | 유광 측면 (Ra) | Ｍ | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| 광택이 없는 옆(Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| 인장 강도 |
R.T.(23C)
|
Mpa | ≥150 | ≥150 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| 신장 |
R.T.(23C)
|
% | ≥5 | ≥5 | ≥10 | ≥10 | ≥15 | ≥15 |
IPC-TM-650 2.3.18 |
|||||
| 주제 | Ω.g/㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| 힘(FR-4)를 박리시키세요 | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| Pinholes&porosity | 수 | 부정 |
IPC-TM-650 2.1.2 |
|||||||||||
| 안티옥시디제이션 | R.T.(23C) | 일 | 180 | / | ||||||||||
| H.T.(200C) | 분 | 60 | / | |||||||||||
3. 표준 폭, 1380(±1)MM, 고객 요청 테일러에 따른 5월.
우리는 미안하지만, FR-4(Tg140) 프리프레그로 인장 강도를 시험하고 당신의 피피로 재확인합니다.
