제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 좋은 식각 능력을 가진 초고속 회로를 위한 17um ED 구리 포일 | 표준: | IPC 4562 |
|---|---|---|---|
| 꾸러미: | 표준 나무 상자 | 응용 프로그램: | pcb/CCL |
| 두께: | 17um, 0.017mm | 중량 :: | 100~500kgs/roll |
| 하이 라이트: | edco 구리 포일,구리 포일 종이 |
||

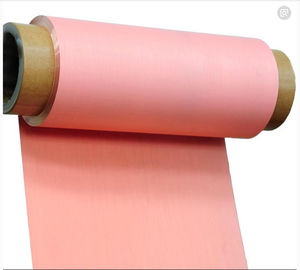

좋은 식각 능력을 가진 초고속 회로를 위한 17um ED 구리 포일.
제품 세부사항:
a.single는 저프로파일 포일 뒤/빨강에 있는 옆 처리 편듭니다.
b.Nominal 간격: 0.017mm.
c.Width: 5-1380mm의 표준 폭: 1290mm.
d.ID: 76 mm, 152 mm.
e.Cu 순수성: 99.8%.
f.Quality 기준: IPC 4562.
제품 사용 신청:
1.Polyimide 널
2.Epoxy 널
3.PCB와 안테나 PCB, FPC
묘사.
. 식각에 우수한 접착은 저항합니다.
. 높은온도에 높은 신장에 의하여 부수는 반대로 포일.
. 환경 친화적인 제품과 과정.
캘리포니아 구리 포일과 ED 구리 포일 사이에서 비교하십시오
1. 조밀도: 고밀도 구른 구리 포일은, 표면 상대적으로 매끄럽습니다, 신호의 급속한 전송 후에 인쇄 회로 기판의 생산에 공헌하는, 그래서 고주파 고속 전송은 또한, 단서 인쇄 회로 기판 약간 윤내는 구리 포일을 이용했습니다.
2. 지상 처리 폭: 구른 구리 포일은 520mm의 지상 처리 가장 넓은 효과적인 폭에 의해 제한됩니다.
구리 포일 기술적인 모수 장 (고열에 높은 신장 구리 포일)
| 간격 | um | 9 | 12 | 18 | 25 | 35 | 70 |
IPC 4562 4.6.3.1 |
|
| 지역 무게 | g/m ² | 80±1 | 107±3 | 153± | 215±5 | 285±5 | 585±8 |
IPC 4562 4.6.3.2 |
|
| 소밀 | (RA) | μm | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 | 0.2-0.4 |
IPC 4562 4.6.9 |
| (RZ) | μm | <6> | <6> | <8> | <9> | ≤10.0 | <15> | ||
|
Copper≥ |
% | 99.8 |
IPC 4562 4.6.3.1 |
||||||
| 장력 강도 | 국가 정상 | Mpa | >300 | >300 | >300 | >300 | >300 | >280 |
IPC 4562 4.6.4 |
| 국가 성미 (180℃) | Mpa | >15.0 | >18.0 | >18.0 | >18.0 | >18.0 | >18.0 | ||
| ElongationI | 국가 정상 | % | >3.0 | >3.0 | >5.0 | >6.0 | >10.0 | >10.0 |
IPC 4562 3.5.3 |
| 국가 성미 (180℃) | % | >2.0 | >2.5 | >2.5 | >3.0 | >5.0 | >5.0 | ||
| 껍질 힘 | N/mm | >1.0 | >1.05 | >1.35 | >1.70 | >1.8 | >2.0 |
IPC 4562 4.6.7 |
|
|
고열 산화 저항 (200℃, 40min) |
색깔 변화 없음 | 표준 | |||||||
| Solderability | 좋은 | 표준 | |||||||
| Solderability | 좋은 |
IPC 4562 4.6.12 |
|||||||
말:
1.Standard 폭, 1295년 (±1)mm, 고객요구재단사에 따라5월.
2.We 시험은 당신의 PP로 FR-4 (Tg140) prepreg를 가진 껍질 힘, 재확인합니다.
FAQ:
Q1. 가능합니까있습니까 아연 자유로운 구리 포일?
그렇습니다, 우리는 그것을 해서 좋습니다.
Q2. 당신은COA를제공할수 있습니까?
그렇습니다, 우리는 할 수 있습니다.
Q3. 훈증판지상자입니까?
그렇습니다, 그것은 입니다.
